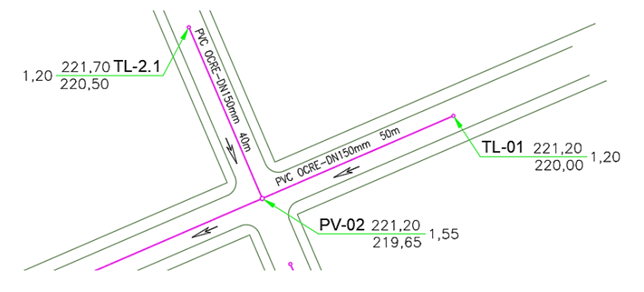

Considere a figura abaixo um extrato de um projeto executivo de rede de coleta de esgoto sanitário, contendo Terminal de Limpeza (TL), poço de visita (PV), tubulações entre esses nós e as suas informações geométricas, conforme representação padrão de projetos. Para isso, assuma a tubulação com diâmetro mínimo de 150mm e recobrimento mínimo sobre o tubo de 1,05m.



Conforme a planta-baixa, analise as afirmativas.

I. A linha do tubo de esgoto sanitário é paralela ao greide de pavimentação, ou seja, igual a 3,0% no trecho TL-01.PV-02; e igual a 2,4% no trecho TL-2.1.PV-02.
II. O nó TL-01 (terminal de limpeza) poderia ser substituído por um poço de visita (PV) sem prejuízo ao sistema projetado. Por outro lado, o nó TL-2.1 não poderia ser substituído por um poço de visita.
III. O nó TL-01 e o nó TL-2.1 possuem profundidades mínimas da rede, o que não ocorre com o PV-02.
IV. O nó TL-01 e o nó PV-02 possuem profundidades diferentes, porque foi necessário corrigir o efeito do greide de pavimentação, que possui declividade nula neste trecho.
V. Pela necessidade de aprofundamento do PV-02 em relação ao mínimo, o ideal é que o tubo do trecho TL-01.PV-02 e o tubo do trecho TL-2.1.PV-02 cheguem na mesma cota de jusante, o que deve ser alcançado com um tubo de queda no nó PV-02.

Estão corretas as afirmativas

A concepção e a operação das redes de abastecimento de água, esgotamento sanitário e drenagem pluvial urbana exigem critérios técnicos rigorosos para manter a qualidade dos sistemas ao longo da vida útil, qualidade que conduz a operações além do que só o transporte dos líquidos. Considerando as principais diretrizes e normatizações sobre essas instalações, analise as afirmativas.

I. Segundo a norma técnica, as redes de esgoto sanitário devem ser projetadas preferencialmente para operar em regime de escoamento livre garantindo velocidade mínima de 0,6 m/s, ou declividade mínima de 0,5%, o que for mais restritivo, para prevenir deposição de sólidos. No entanto, em situações específicas de terrenos planos, pode-se considerar a adoção de trechos pressurizados, desde que se respeitem gradientes hidráulicos que evitem pressões negativas e a consequente entrada de contaminantes externos.
II. Na estimativa de vazões de afluência na rede coletora de esgoto sanitário, a NBR 9649/1986 aceita que haja águas de infiltração originárias do subsolo em função de sua saturação. Para essa admissão, sugerem-se taxas de infiltração em termo de vazões unitárias, na faixa de 0,05 a 1,00 L/(s.km).
III. Usualmente, as redes de água potável estão instaladas em menores profundidades que as redes de coletores de esgoto, que, por sua vez, estão instaladas em menores profundidades que a rede de drenagem pluvial. Isso ocorre para evitar contaminação cruzada entre sistemas e porque a galeria pluvial costuma possuir dimensões muito maiores que as outras duas instalações.
IV. A definição sobre as profundidades mínimas de instalação dos tubos de esgoto sanitário e de drenagem pluvial é função principalmente da capacidade de escoamento por gravidade, além das cargas admissíveis de segurança sobre o tubo, que dependem do tipo de solo e do tipo de tráfego sobre o tubo.
V. A interligação entre as redes de drenagem pluvial e de esgoto sanitário é uma solução permitida pelas normas técnicas brasileiras em situações cuja topografia acidentada dificulte a construção de sistemas separados, compondo os sistemas mistos de água e esgoto. Nesse caso, a normatização estabelece que a vazão da drenagem pluvial direcionada à rede de esgoto deve ser limitada a 25% da capacidade máxima dos coletores, prevenindo sobrecarga hidráulica e transbordamentos nos períodos de chuvas intensas.

Estão corretas as afirmativas

Boa parte dos sistemas de abastecimento de água potável é realizada tendo como fundamento teórico os modelos matemáticos que respondem por leis da hidráulica de condutos forçados. Um tipo de verificação importante diz respeito à estimativa perda de carga na tubulação, e, para isso, um dos modelos mais utilizados é o proposto por Hazen-Williams. Considere uma tubulação contínua e sem ramificações, que conduz água potável com vazão estável de 100L/s. Essa tubulação é constituída de material de ferro fundido novo (coeficiente C=130), possui extensão de 1000m, com 200mm de diâmetro. Com essa configuração, a perda de carga unitária (J) para esse sistema é equivalente a 0,047m/m. Tendo ciência dessa configuração, analise as afirmativas.

I. Se essa tubulação tivesse 2000m de comprimento, a perda de carga unitária seria 0,047m/m.
II. Se essa tubulação tivesse 150mm de diâmetro, a perda de carga unitária seria 0,035m/m.
III. Se essa vazão fosse 50L/s, a perda de carga total seria 0,093m.
IV. Quando o material do tubo de ferro fundido envelhecer e tiver 15 anos de uso, o coeficiente C do material será menor que 130.

Estão corretas as afirmativas

De maneira sucinta, o dimensionamento hidráulico de uma rede de distribuição de água potável envolve fatores técnicos, comerciais e econômicos. Processando essas informações, é comum que sejam inseridas restrições a algumas dessas variáveis, de modo que influenciem diretamente nos custos. Considerando as relações sobre a variação do custo (C) total do sistema de recalque, em função do diâmetro (D), analise as afirmativas.

I. Para uma mesma vazão, ao se escolher um diâmetro menor, haverá uma diminuição no seu custo de implantação, isso resulta também na redução do custo de operação.
II. Para uma dada vazão, a opção por diâmetros maiores, provoca diminuição no custo de operação, por conta da redução das perdas de carga, em contrapartida, esta opção resulta no aumento do custo de implantação da tubulação.
III. Para uma mesma vazão, há diminuição da perda de carga quando se aumenta o diâmetro da tubulação de recalque, reduzindo o custo operacional com energia elétrica.
IV. Para uma vazão determinada, a obtenção do diâmetro ótimo de uma tubulação pode ser encontrada pelo menor custo do sistema, o qual é composto pela soma do custo de implantação e o de operação.
V. O custo de implantação compreende a soma do custo dos tubos, das peças de conexão, do conjunto motor-bomba, da energia elétrica para o funcionamento do conjunto moto-bomba, da mão de obra das despesas com escavação, recuperação do pavimento e montagem.

Estão corretas as afirmativas

Estações elevatórias de esgoto (EEE) são instalações que compõem a infraestrutura de saneamento básico no que compete ao sistema de esgotamento sanitário. A esse respeito, analise as afirmativas.

I. São comumente instaladas em regiões elevadas da zona urbana como estratégia para permitir que a rede de esgotamento sanitário concentre seus efluentes residenciais nessas cotas elevadas, facilitando o direcionamento dos esgotos à estação de tratamento de esgotos (localizada em regiões baixas) por meio do escoamento livre.
II. Um mesmo sistema de coleta e transporte de esgoto sanitário pode operar tanto por escoamento livre (por exemplo, mantendo relação h/D < 0,85) quanto por escoamento forçado (cuja pressão interna na tubulação é diferente da pressão atmosférica). Neste sentido, o bombeamento promovido pelas EEE permite o transporte de esgotos em escoamento forçado.
III. A operação de uma EEE tende a concentrar esgotos em pontos críticos na bacia (por exemplo, talvegues naturais) e um extravasamento pode ocasionar poluição concentrada no corpo hídrico. Para esses casos excepcionais, a Resolução CONAMA n.º 430/2011 prevê uma pequena tolerância quanto à diluição de efluentes durante um curto período.
IV. São frequentemente empregadas para bombear efluentes entre cotas diferentes por meio de bombas. Entre as vantagens de serem operadas, constam a possibilidade de redução das profundidades máximas da rede de esgoto, viabilização da descarga em interceptores ou emissários, ou de transposição de esgotos de uma bacia para outra.
V. Projetos de estação elevatória movidos por energia elétrica devem ser dotados de grupo gerador para compensar eventuais faltas de energia e impedir que haja crime ambiental por despejo de esgotos no corpo hídrico. Pela Resolução CONAMA n.º 430/2011, não existe tolerância para diluição de esgotos no corpo hídrico.

Estão corretas as afirmativas
