A norma ABNT 5410:2004 (2008) – Instalações Elétricas de Baixa Tensão, como alternativa à aplicação das normas para iluminação de interiores em instalações prediais, prescreve, para dimensionamento e previsão dos circuitos de iluminação:

em cômodos ou dependências com área igual ou inferior a 6 m², deve ser prevista uma carga mínima de 100 VA; em cômodo ou dependência com área superior a 6 m², deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m², acrescidos de 60 VA, para cada aumento de 4 m² inteiros.

Considerando um cômodo de uma instalação predial cuja área é de 20 m², a potência dimensionada para o circuito de iluminação segundo a NBR 5410, seria de:

Sobre o dispositivo diferencial residual, pode-se afirmar que:

Apotência instalada ou potência nominal de uma instalação ou de um circuito é a soma das potências nominais dos equipamentos de utilização (inclusive tomadas de corrente) pertencentes a esta. Na realidade, não se verifica o funcionamento de todos os pontos ativos simultaneamente, de modo que não seria econômico dimensionar os alimentadores do quadro geral ao quadro terminal, situado no apartamento, no andar de escritório, ou na loja, considerando a carga como a soma de todas as potências nominais instaladas. Considera-se que a potência realmente demandada pela instalação seja inferior à instalada e a relação entre ambas é designada como fator de demanda. Portanto, se em uma instalação a potência instalada é de 350kW e a demanda máxima é 140kW, o fator de demanda dessa instalação será de:

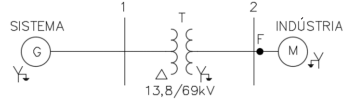

Seja o sistema de potência a seguir:

Considerando as informações:

O valor da corrente de curto circuito simétrica no ponto F, em pu e em quilo-ampères, será respectivamente:

A ABNT NBR 5444:1989 - Símbolos gráficos para instalações elétricas prediais indica a simbologia básica para o uso em instalações prediais. Considerando a simbologia utilizada para os condutores elétricos no interior dos eletrodutos, a nomenclatura que está de acordo com a simbologia é:
