Uma concessionária de distribuição de energia elétrica precisa dimensionar sua subestação para atender às seguintes cargas industriais:
Carga 1: 250 kVA, Fator de Potência 0,5 atrasado
Carga 2: 180kW, Fator de Potência 0,8 adiantado
Carga 3: 300 kVA, 100 kVAr atrasados
A menor potência do transformador da subestação
que atenderia a demanda dessas três indústrias
simultaneamente é de:
Para determinar a bitola de um condutor por meio do método de capacidade de corrente, utilizam-se as tabelas de capacidade de corrente da norma ABNT NBR 5410: Instalações Elétricas de Baixa Tensão, 2004, revisão de 2008, que exprimem tais correntes considerando os circuitos de forma individual e na temperatura ambiente de 30°C. Contudo, tais tabelas não fornecem informações quando os circuitos estão alocados com mais de um circuito ou então quando estão instalados em ambientes com temperaturas diferentes de 30°C. Para este ajuste, são utilizadas as tabelas de correção. As tabelas a seguir referem-se à correção de temperatura ambiente e ao agrupamento de circuito em diversas situações:
Tabela Fatores de correção para temperatura ambiente diferente de 30°C para linhas não subterrâneas
Fonte: NBR 5410

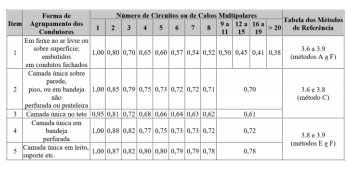

Tabela para fatores de correção para
agrupamento de circuitos
Fonte: NBR 5410
Considere que um determinado circuito tenha a
corrente nominal
será instalado em
eletroduto embutido em alvenaria, juntamente com
outros três circuitos e a temperatura ambiente local é
de 45°C. De posse das tabelas de correção de
temperatura e de agrupamento de circuitos da NBR
citada, sabendo que os condutores utilizados serão
de isolação de PVC, o valor de corrente corrigida a
ser utilizada na tabela de capacidade de corrente para determinar a bitola correta do condutor pelo
método da capacidade de corrente será de:
O circuito da figura é a modelagem de um equipamento que está sendo desenvolvido.
O fator de potência desse equipamento é igual a:
