No projeto de um sistema de áudio, necessita-se de um pré-amplificador de sinal na configuração Emissor Comum.


Entre os diagramas esquemáticos apresentados a seguir, qual representa um amplificador na configuração desejada para o projeto em questão?

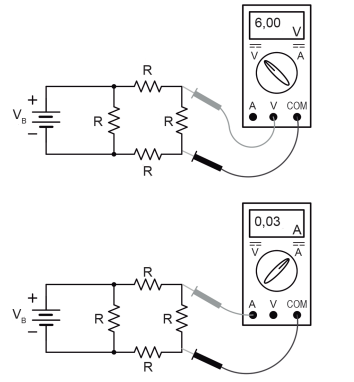

O circuito resistivo esquematizado nas Figuras a seguir é constituído por uma bateria com tensão VB e quatro resistores idênticos, com a mesma resistência R. Usando-se um multímetro ideal, são realizadas as duas medições mostradas a seguir:


Imagem associada para resolução da questão



A partir dessas duas medições, conclui-se que a tensão VB na bateria, expressa em volts, e a resistência R, expressa em ohms (Ω), são, respectivamente, iguais a

No circuito da Figura abaixo, considere que a chave ideal S1 esteve aberta durante muito tempo, até que ela é fechada no instante t = 0.


Imagem associada para resolução da questão



Dessa forma, qual gráfico descreve o comportamento da corrente elétrica i2 (t) no resistor R2 do circuito em questão?

Na Figura abaixo, está representado o diagrama esquemático de um circuito empregando dois transformadores e uma fonte de tensão vS(t) = 120 sen(ωt), expressa em volts. Considerando-se os transformadores ideais, haverá uma corrente elétrica i2 (t) = A2 sen(ωt) no resistor R2 .


Imagem associada para resolução da questão


Qual será, em amperes, a amplitude A2 da corrente elétrica i2 (t)?
No circuito ilustrado na Figura abaixo, são conhecidas apenas a tensão vS(t) = 50 cos(300t), expressa em volts, e a corrente iS(t) = 2,0 cos(300t – 30º ), expressa em amperes.


Imagem associada para resolução da questão


A partir dessas informações, qual será a potência média, em watts, dissipada pela resistência de carga RL, quando o circuito acima estiver operando em regime permanente?
