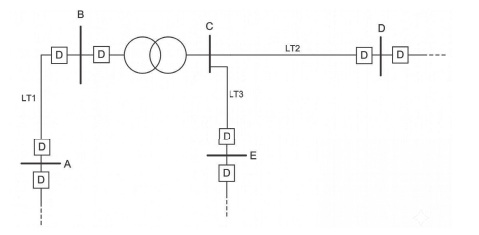

Para que ocorra a proteção em sistemas elétricos de distribuição, observa-se a divisão da rede em zonas primárias de proteção,
cada uma com seu próprio esquema específico. Essas zonas são definidas de forma a cobrir todos os elementos do sistema, com
sobreposições intencionais, a fim de evitar pontos cegos e garantir a proteção da retaguarda. Diante disso, considere o diagrama
unifilar, simplificado de um sistema de transmissão, apresentado na figura a seguir.
Assinale a quantidade de zonas primárias de proteção necessárias par proteger todos os elementos do sistema.
Assinale a quantidade de zonas primárias de proteção necessárias par proteger todos os elementos do sistema.

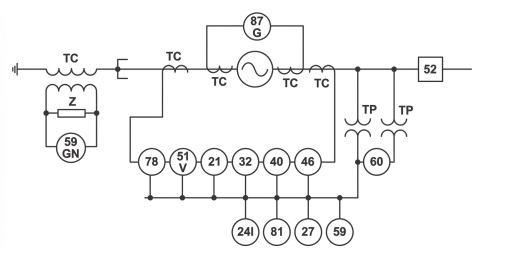

A norma internacional ANSI/IEC 61850 estabelece a função executada por cada relé de proteção em sistemas elétricos de
potência. Um esquema típico de proteção de geradores de potência, apresentado na figura a seguir, tem em destaque as diversas
proteções que garantem a operação segura e confiável da máquina.
Em uma situação operacional, o gerador experimenta uma condição em que a tensão nos terminais cai significativamente abaixo dos limites operacionais, enquanto a frequência da rede também apresenta uma redução acentuada. Simultaneamente, há indícios de que o gerador está operando com uma excitação insuficiente, podendo levar à perda de sincronismo com o sistema. Diante deste cenário, assinale as primeiras proteções necessárias para proteger o gerador e o sistema.
Em uma situação operacional, o gerador experimenta uma condição em que a tensão nos terminais cai significativamente abaixo dos limites operacionais, enquanto a frequência da rede também apresenta uma redução acentuada. Simultaneamente, há indícios de que o gerador está operando com uma excitação insuficiente, podendo levar à perda de sincronismo com o sistema. Diante deste cenário, assinale as primeiras proteções necessárias para proteger o gerador e o sistema.
A NBR 5410:2004 estabelece uma série de definições essenciais para as instalações elétricas de baixa tensão. Assinale a
alternativa que apresenta a definição correta para o termo indicado.

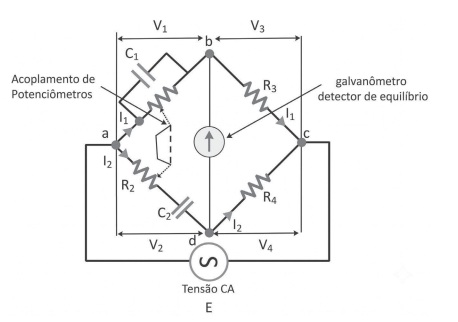

A Ponte de Wien é um circuito amplamente utilizado para a medição de frequência desconhecida em um sistema de alimentação
em corrente alternada (CA). Considere uma Ponte de Wien em equilíbrio, conforme o diagrama padrão da imagem a seguir, no qual
os resistores dos braços são R1
, R2
, R3
e R4
e os capacitores são C1
e C2
.
Assumindo uma simplificação comum na construção deste tipo de aplicação, observa-se o acoplamento simultâneo dos potenciômetros de maneira a garantir R1 =R2 =R. Assumindo que os capacitores C1 e C2 podem ter valores distintos, as expressões corretas relacionadas à frequência de equilíbrio (f) e à relação entre os resistores R3 e R4 é:
Assumindo uma simplificação comum na construção deste tipo de aplicação, observa-se o acoplamento simultâneo dos potenciômetros de maneira a garantir R1 =R2 =R. Assumindo que os capacitores C1 e C2 podem ter valores distintos, as expressões corretas relacionadas à frequência de equilíbrio (f) e à relação entre os resistores R3 e R4 é:
De acordo com a NBR 5419-1:2015, no que tange aos
critérios básicos para proteção de estruturas (Seção 8), assinale
a alternativa correta sobre os Níveis de Proteção contra Raios
(NPR).
