Um gerador síncrono trifásico opera de forma isolada,
alimentando uma carga local. Considere que a velocidade do
eixo é mantida constante pela máquina motriz e que a corrente
de campo também é mantida constante (isto é, o fluxo no rotor e
a tensão interna gerada permanecem constantes).
Dessa forma, observam-se três situações distintas relativas a
um acréscimo de carga ao sistema gerador:
I. Carga com FP atrasado. II. Carga com FP unitário. III. Carga com FP adiantado.
Assinale a alternativa correta sobre o efeito resultante na tensão de fase V? (fase–neutro) e na tensão terminal VT (tensão de linha, linha–linha) do referido gerador.
I. Carga com FP atrasado. II. Carga com FP unitário. III. Carga com FP adiantado.
Assinale a alternativa correta sobre o efeito resultante na tensão de fase V? (fase–neutro) e na tensão terminal VT (tensão de linha, linha–linha) do referido gerador.
Considere um segundo transformador monofásico de 1kVA, com 850 espiras no enrolamento primário, que, sob condições
nominais de operação, apresenta um fluxo magnético de pico no núcleo de 600 µWb. Sabe-se que, no momento da energização
deste equipamento, a corrente de magnetização, durante seu primeiro ciclo (corrente de inrush), pode atingir valores máximos bem
superiores à sua especificação nominal. Para uma curva de magnetização do núcleo que também utiliza o gráfico de Fluxo vs FMM,
apresentado na figura anterior, em um cenário de energização no pior caso, assinale a alternativa que mostra a corrente de inrush
de pico no primário deste transformador.
mostrar texto associado
Considere um transformador monofásico de 1 kVA, 220/110 V e 60 Hz, com 850 espiras no enrolamento primário. Este
transformador é alimentado por uma fonte de V1

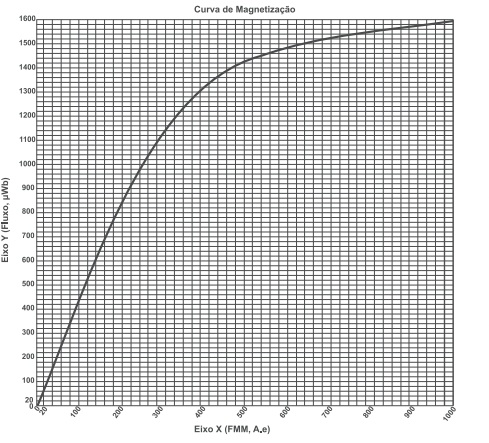

=220 V (RMS) no primário. A curva de magnetização do núcleo apresentada na
figura nos mostra um eixo y que apresenta incrementos de 20 uWb para o fluxo e um eixo x que apresenta incrementos de 20
A.e para FMM.O projeto do referido transformador acomoda variações no sistema quanto a frequência de alimentação no âmbito
de ± 10% em relação ao valor nominal de 60 Hz, mantendo a tensão RMS aplicada constantemente em 220 V. Considerando
essa variação de frequência, a amplitude total da variação percentual da corrente de magnetização de pico (Im,pico) no primário do
transformador, em relação ao valor nominal da corrente de magnetização, é de aproximadamente:
Considere um núcleo ferromagnético excitado por uma corrente alternada em um enrolamento e produzindo um fluxo magnético
variável no tempo. Sobre o fenômeno da histerese magnética e suas consequências, assinale a alternativa correta.

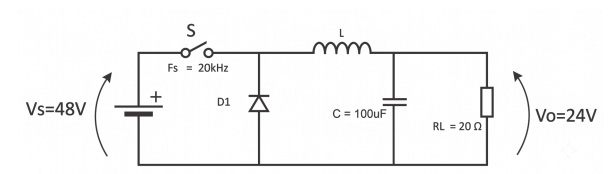

Considere um conversor CC-CC do tipo abaixador, Buck, estruturado a partir dos seguintes parâmetros/componentes:
• Tensão de alimentação: Vs = 48 V;
• Tensão de Saída: Vo = 24 V;
• Capacitância: C = 100 uF;
• Frequência de chaveamento: Fs = 20 kHz;
• Resistência da carga: RL = 20 ?.
Para os referidos parâmetros, o conversor Buck se manterá no modo de condução contínua a partir de uma indutância L mínima de:
• Tensão de alimentação: Vs = 48 V;
• Tensão de Saída: Vo = 24 V;
• Capacitância: C = 100 uF;
• Frequência de chaveamento: Fs = 20 kHz;
• Resistência da carga: RL = 20 ?.
Para os referidos parâmetros, o conversor Buck se manterá no modo de condução contínua a partir de uma indutância L mínima de:
