Considere um sistema formado por uma fonte de tensão
senoidal Vin= 100? 0°, em 60Hz, que alimenta uma carga não
linear, resultando em uma corrente não senoidal expressa na
seguinte forma trigonométrica de uma série de Fourier:
i(t) = 8 + 15.cos(377t + 30°) + 6.cos(2*(377)t + 45°) + 2.cos(3*(377)t+60°)
Pode-se calcular a taxa de distorção harmônica total da corrente na carga THD num total de:
i(t) = 8 + 15.cos(377t + 30°) + 6.cos(2*(377)t + 45°) + 2.cos(3*(377)t+60°)
Pode-se calcular a taxa de distorção harmônica total da corrente na carga THD num total de:
Considere um sistema formado por uma fonte de tensão
senoidal Vin=100? 0°, em 60Hz, que alimenta uma carga não
linear, resultando em uma corrente não senoidal expressa na
seguinte forma trigonométrica de uma série de Fourier:
i(t) = 8 + 15.cos(377t + 30°) + 6.cos(2*(377)t + 45°) + 2.cos(3*(377)t+60°)
Para o arranjo descrito, o Fator de Potência exibido pela carga não linear é de aproximadamente:
i(t) = 8 + 15.cos(377t + 30°) + 6.cos(2*(377)t + 45°) + 2.cos(3*(377)t+60°)
Para o arranjo descrito, o Fator de Potência exibido pela carga não linear é de aproximadamente:
Considere uma fonte de tensão periódica não senoidal
caracterizada pela seguinte forma trigonométrica de uma série
de Fourier: v(t) = 10 + 20.cos(2.pi.60t - 25°) + 30.cos(4.pi.60t +
20°).
Sabendo que a fonte de tensão está conectada a uma carga linear caracterizada por uma resistência de RL = 5 Ohms e um indutor de LL = 15mH, a potência absorvida pela carga é de aproximadamente:
Sabendo que a fonte de tensão está conectada a uma carga linear caracterizada por uma resistência de RL = 5 Ohms e um indutor de LL = 15mH, a potência absorvida pela carga é de aproximadamente:

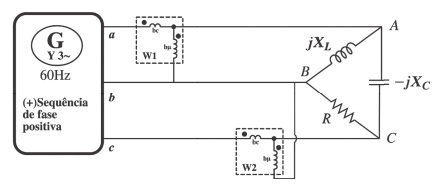

O wattímetro W1, presente na imagem, está conectado com uma bobina de corrente em série no fio a e uma bobina de potencial
medindo VAB = VA
? VB
, conforme o arranjo, e realiza a medição de potência ativa. As especificações do instrumento são válidas
para a faixa de frequência de 45 a 500 Hz. Considere que o instrumento foi ajustado para a menor faixa de medição que não sature.

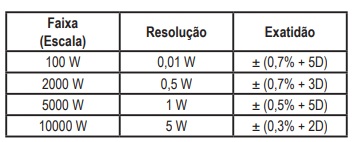

Sabendo que o fabricante fornece as faixas de escala/resolução/exatidão, indicadas na tabela a seguir, determine a alternativa na
qual o intervalo de indicação da potência medida por W1 (isto é, W1min e W1max) está corretamente representado considerando
os dados informados.
Especificação para aferição de potência W dos wattímetros W1 e W2 válida para 10% a 100% da faixa de escala
Especificação para aferição de potência W dos wattímetros W1 e W2 válida para 10% a 100% da faixa de escala
mostrar texto associado
Com base no referido sistema trifásico descrito na fi gura anterior, pode-se afi rmar que:
