Considere um sistema trifásico equilibrado com sequência de fase negativa e frequência de alimentação de 60 Hz. A tensão de linha V_CA é expressa pelo fasor V_CA = 380??180° V (valor eficaz). A tensão fase neutro V_AN pode ser corretamente expressa, no domínio do tempo, por:

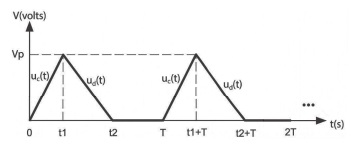

Considere uma onda triangular de tensão periódica, de período T e valor de pico V_p. No instante t1, a tensão atinge o valor de pico V_p. No instante t2, a tensão retorna ao valor mínimo 0 V e permanece nula no intervalo de t2 até o final do período T.

Como o sinal é periódico, o mesmo padrão se repete a cada período T. Considere 0 < t1 < t2 ? T e t(0) = 0 s como o instante de início do sinal. Para um período (0 ? t < T), a expressão temporal u(t) é dada por:


Desprezando eventuais descontinuidades (a direita ou a esquerda) em pontos isolados dentro da defi nição da forma de onda, o valor da tensão efi caz (RMS) da referida forma de onda descrita pode ser corretamente expresso por:

O correto dimensionamento de condutores elétricos e caminhos em projetos de instalações de baixa tensão é um requisito crucial para mitigar perdas energéticas por efeito Joule nas edificações do semiárido paraibano. No projeto elétrico de sistemas de bombeamento e climatização de prédios públicos rurais, por exemplo, o Engenheiro Civil deve avaliar o diâmetro dos cabos e a taxa de ocupação dos eletrodutos para garantir que a energia seja distribuída com máxima segurança e mínima queda de tensão sob carga contínua.
Considerando as diretrizes e parâmetros físico-mecânicos que regem o dimensionamento de condutores e caminhos em instalações elétricas prediais, assinale a alternativa que apresenta uma afirmativa INCORRETA.

O Engenheiro Civil encarregado do planejamento de obras públicas e da fiscalização de reformas de edifícios institucionais na Paraíba deve assegurar que os sistemas elétricos prediais sejam projetados sob rígidos parâmetros de segurança. A inserção e o correto dimensionamento de dispositivos de proteção no quadro de distribuição de baixa tensão são indispensáveis para resguardar a integridade física dos usuários contra acidentes elétricos, bem como para proteger o patrimônio construído contra incêndios e falhas de isolamento induzidas pelo calor extremo da região semiárida.
Analise as afirmativas a seguir sobre o funcionamento e o escopo técnico dos dispositivos de proteção elétrica predial.
I. O disjuntor termomagnético atua de forma coordenada na proteção dos condutores da instalação contra sobrecorrentes, desempenhando dupla função: proteção contra sobrecargas (esforços térmicos graduais que excedem a capacidade de condução) e proteção contra curtos-circuitos (elevações magnéticas instantâneas de corrente).
II. O dispositivo diferencial residual baseia-se no princípio da comparação vetorial contínua entre as correntes que entram e saem de um circuito, atuando no desligamento automático da rede ao identificar correntes de fuga à terra, o que protege os usuários contra choques elétricos por contatos diretos ou indiretos.
III. O dispositivo de proteção contra surtos destina-se a resguardar a integridade das instalações e dos equipamentos eletroeletrônicos contra sobretensões transitórias originadas por descargas atmosféricas diretas ou induzidas na rede de distribuição, atuando no desvio seguro dessas correntes de surto para o sistema de aterramento.
IV. O dispositivo diferencial residual possui a atribuição física de regular e rebaixar tensões elétricas primárias instáveis na entrada do padrão de energia, sendo tecnicamente capaz de substituir por completo as funções dos disjuntores e de eliminar a necessidade de execução de caixas de aterramento físico na edificação.
Estão CORRETAS:

Considere o circuito de força de um acionamento semiautomático para motores elétricos, mostrado na figura a seguir:

(Arquivo pessoal; imagem usada com autorização)
Trata-se do circuito de força de uma chave de partida do tipo
