A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC.
Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.

O experimento com o circuito RC que resultou nas formas de onda da Figura acima possui as seguintes características:

• o circuito é composto por um resistor de 100 Ω e um capacitor de capacitância C desconhecida;
• a frequência angular da onda quadrada de entrada é de 100π rad/s;
• a metade do período do sinal da onda quadrada de entrada é exatamente igual a cinco constantes de tempo desse circuito RC.

Com base nas informações dadas, qual o valor, em μ F, da capacitância C?

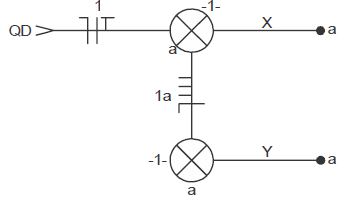

A Figura abaixo mostra parcialmente o projeto elétrico de uma instalação elétrica residencial.



Os pontos de luz da sala são acionados por



Na Figura 1 é mostrado o diagrama do circuito de acionamento de um motor de indução trifásico, e na Figura 2 é mostrado o esquema funcional de comando desse circuito.

O tipo de acionamento desse motor é conhecido como partida

A Figura abaixo apresenta curvas tempo de fusão x corrente de fusíveis tipo D.



Deseja-se dimensionar um fusível do tipo D, para proteger contra curto-circuito o circuito que alimenta um motor de indução trifásico. A corrente nominal desse motor é igual a 25 A, e a relação entre a corrente de partida direta e a corrente nominal é igual a 8.
Considerando o fator de multiplicação unitário, sabendo-se que o tempo de partida do motor é igual a 4 segundos, e de acordo com as curvas apresentadas na Figura acima, o valor mínimo, em ampère, da corrente nominal do fusível é

Um motor de indução trifásico de quatro polos é conectado a uma rede elétrica cuja frequência é de 60 Hz.

Se o escorregamento do rotor é de 5%, quando o motor opera em plena carga, então, o valor, em r.p.m, da velocidade do eixo do motor em plena carga é
