Para conectar as resistências elétricas de aquecimento em uma prensa de madeira, foram utilizados três tipos de fios resistivos de diferentes bitolas e composições. A primeira resistência foi construída usando 200 m de um fio de Níquel-Cromo (liga Ni-Cr) e diâmetro de 0,1 mm. A segunda resistência foi feita a partir de 100 m de um fio de Constantan (liga Cu-Ni-Mn-Fe) e diâmetro de 0,05 mm. Por fim, a terceira resistência foi enrolada utilizando 50 m de fio de Kanthal® (liga Fe-Cr-Al) de diâmetro igual a 0,05 mm.

A segunda e a terceira resistências são ligadas em paralelo entre si e este conjunto é conectado em série com a primeira resistência para ser alimentado em corrente contínua.

Se circuito elétrico de aquecimento for ligado a uma fonte de tensão de 130 V, qual será a corrente elétrica total necessária para alimentá-lo?

Dados de resistividade dos materiais (20°C):

Níquel-Cromo -> 1,10 × 10?? ?·m
Constantan ->  5,0 × 10?? ?·m
Kanthal ->  1,50 × 10?? ?·m

A respeito do fenômeno da refração da luz, assinale a alternativa correta:

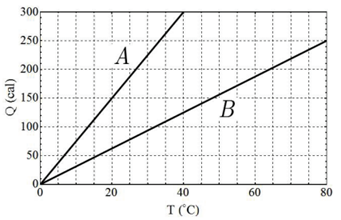

O gráfico a seguir representa a quantidade de calor absorvida por dois corpos, A e B, de massas iguais em função da temperatura:




De acordo com o comportamento mostrado, pode-se afirmar que a razão entre os calores específicos dos corpo B em relação ao corpo A é:

Sejam quatro corpos muito pequenos eletrizados posicionados relativamente entre si, formando um losango de lado a, como é mostrado na figura a seguir. Ao considerar os corpos carregados como cargas aproximadamente puntiformes, temos que a interação entre estas será por meio da força eletrostática coulombiana. Todas as cargas apresentam o mesmo módulo q, mas possuem sinais diferentes, sendo duas delas positivas e as outras duas, negativas. Nessas condições, para o arranjo geométrico mostrado, assinale a alternativa correta que especifica o módulo da força eletrostática total F que atua na carga posicionada no vértice superior P do losango devido à atração e repulsão que sofre das demais cargas. Considere na solução do problema que a constante eletrostática é representada pela letra k:

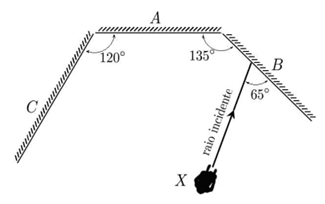

Em uma loja de departamentos que vende peças de vestuário, foram montados três espelhos A, B e C em diferentes ângulos, como mostra a figura a seguir (vista superior dos espelhos). O espelho B está girado em um ângulo de 135° com o espelho A quando se olha de cima. Já o espelho C apresenta um ângulo de 120° em relação ao espelho A. Quando uma pessoa X observa sua aparência em frente ao espelho B, um dos raios de luz refletida pelo seu corpo do ambiente iluminado atinge a superfície de B (raio incidente). Este raio incidente está inclinado em relação à linha do espelho B por um ângulo de 65°, como indicado. De acordo com as sucessivas reflexões deste raio luminoso incidente nos espelhos, qual será o ângulo do raio refletido pelo último espelho C em relação à linha do espelho A? Assinale a alternativa que especifica o ângulo de saída correto do raio de luz.
