Motores trifásicos são máquinas elétricas muito difundidas na indústria, sendo utilizados nas mais diversas etapas de processos industriais, devido, entre outros fatores, a sua economia, dimensão reduzida e versatilidade.
Fonte: CREDER, H. Instalações elétricas. Atualização e revisão Luiz Sebastião Costa. Rio de Janeiro: LTC,2016. p.198.

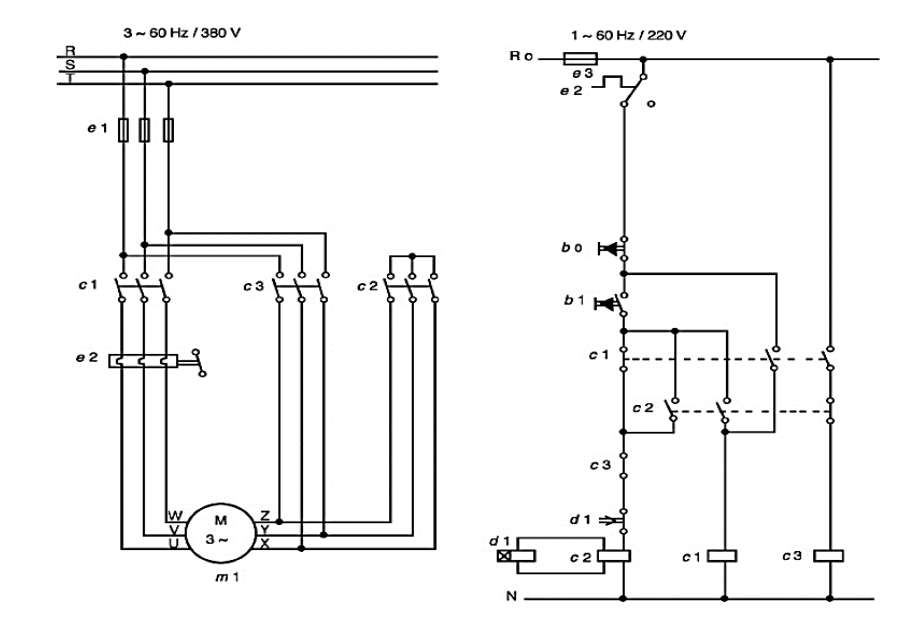

Com base no esquema de ligação do motor trifásico abaixo, avalie as seguintes afirmações:





I. O botão de comando b1 aciona o contactor c2 e, ao mesmo tempo, o dispositivo de retardamento d1; o contato fechador de c2 atua sobre o contato de c1, fechando a bobina c1 do contactor da rede. Assim, o motor parte em estrela.
II. Decorrido o tempo de retardamento, o contato abridor d1 opera, e o contactor c2 é desligado. Quando o contato abridor de c3 abre, fecha o contactor c2, pois o contato fechador de c1 já estava fechado quando c1 ligou. O motor opera em triângulo.
III. Se quisermos parar o motor, acionamos o botão b0, interrompendo o contactor de rede c3. O contato fechador de c1 abre-se e aciona o dispositivo de retardamento d1; o contactor é desligado, e o motor para.
IV. O comando elétrico do esquema de ligação não realiza o acionamento dos contactores c1, c2 e c3 ao mesmo tempo.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

Os valores ôhmicos dos parâmetros do circuito de um transformador, tendo uma razão de espiras a=5, são R₁=0,5 Ω; X1 = 3,2 Ω para o primário e R₂=0,021 Ω e X₂ = 0,12 Ω para o secundário. Considerando o circuito equivalente aproximado do transformador referido ao primário, quais os valores numéricos de resistência R’ e reatância X’ referidas ao primário?

Considere uma instalação de 80kW que tenha um fator de potência médio igual a 80% e se queira corrigi-lo para 95%. Qual a potência reativa a ser instalada para se obter o resultado desejado?

De acordo com a Norma Regulamentadora n° 10 (NR-10), que trata da Segurança em Instalações e Serviços em Eletricidade, o estado de instalação desenergizada deve ser mantido até a autorização para reenergização, devendo ser reenergizada respeitando uma determinada sequência de procedimentos.

Avalie os procedimentos descritos abaixo e assinale a alternativa que apresenta APENAS a sequência correta destes, conforme descrito na NR-10.

[ ] remoção do aterramento temporário, da equipotencialização e das proteções adicionais;
[ ] retirada das ferramentas, utensílios e equipamentos;
[ ] destravamento, se houver, e religação dos dispositivos de seccionamento;
[ ] retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização;
[ ] remoção da sinalização de impedimento de reenergização.

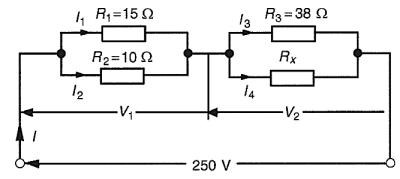

A análise de consumo, segundo a configuração de cargas em circuitos elétricos, é um aspecto fundamental para o dimensionamento de proteções e capacidade da instalação. Para o circuito mostrado na figura abaixo, sabe-se que a potência total dissipada no mesmo é 2,5kW.




Fonte: BIRD, J. Electrical Circuit: Theory and Technology.6th ed. New York: Routledge,2017. Adaptada.

Qual é o valor da resistência R_x no circuito em questão?
