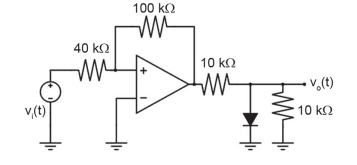

Considere o circuito abaixo, implementado com um amplificador operacional, considerado ideal com alimentação simétrica de ±15V.

Imagem associada para resolução da questão


Sabendo-se que o diodo utilizado no circuito também é considerado ideal com uma barreira de potencial de 0,5 V, ao aplicar-se um sinal de entrada vi (t) senoidal de 1 V de pico, o sinal de saída vo (t) excursionará, em volts, entre
Os projetos de instrumentação e automação são, em geral, desenvolvidos e apresentados por intermédio de uma série de documentos técnicos. Com relação à documentação básica de projetos de instrumentação, analise as afirmações a seguir:

I – os Fluxogramas de Engenharia devem conter instruções para a realização da interconexão dos cabos dos instrumentos, identificando bornes, fios e eletrodutos de todos os elementos do sistema de controle.
II – os Diagramas Lógicos devem apresentar as lógicas e as funções discretas a serem executadas, representando a lógica da forma mais simplificada possível.
III – as Matrizes de Causa e Efeito mostram a relação entre eventos e ações que devem ocorrer de forma automática a partir da operação do sistema de controle.
IV – os Diagramas de Interligação Elétrica devem conter as malhas de controle, indicação de elementos, alarmes e intertravamentos mostrados de forma detalhada, com a função de cada instrumento, sua identificação e localização, tipo de sinal de controle (pneumático, eletrônico) e tipo da instrumentação (painel convencional, SDCD, CP).

É correto APENAS o que se afirma em:

Um estagiário implementou a lógica, representada no diagrama ladder e mostrada na Figura, em um Controlador Lógico Programável (CLP).




Imagem associada para resolução da questão



O técnico de instrumentação que estava supervisionando o estagiário o alertou que era possível simplificar a implementação.

A lógica sugerida pelo técnico de instrumentação, que equivale à lógica implementada pelo estagiário, é a

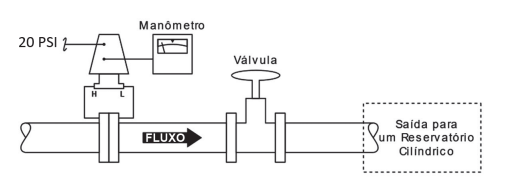

Um técnico de instrumentação deseja estimar o fluxo de um fluido incompressível e sem viscosidade em uma tubulação, utilizando um transmissor pneumático alimentado a 20 PSI e que opera num alcance (span) de 3 a 15 PSI. Para isso, o técnico monta um experimento conforme a Figura abaixo e, ao abrir a válvula, observa o seguinte:

• em meio minuto, o nível do reservatório, cujo diâmetro é 10 cm, sobe 187,5 cm • a pressão indicada no manômetro é de 9 PSI


Imagem associada para resolução da questão


Assumindo-se que a sensibilidade do transmissor é invariável, a faixa de medida de fluxo que o técnico conseguirá estimar, em litro(s) por segundo, será de
Dado π ≅ 3,2
Transmissores são dispositivos que captam variáveis de processos por meio de um elemento primário e as transmitem na forma de sinais pneumáticos, eletrônicos (analógicos ou digitais), ópticos ou mesmo de radiofrequência. Com relação ao uso de transmissores em instrumentação industrial, considere as seguintes afirmativas:

I - uma desvantagem dos transmissores pneumáticos baseados no sistema bico-palheta é a susceptibilidade a falhas por entupimento do bico por causa de impurezas do ar comprimido, o que encarece a manutenção.
II - transmissores eletrônicos digitais são mais susceptíveis a ruídos provenientes de interferências eletromagnéticas do que os transmissores eletrônicos analógicos.
III - transmissores inteligentes são aqueles que possuem um microprocessador capaz de corrigir erros e armazenar dados em uma memória integrada.

É correto APENAS o que se afirma em:
