Com relação a soldagem "MIG", marque (V) para as alternativas verdadeiras e (F), para as falsas.

( ) Método de soldagem que usa um eletrodo consumível.

( ) Método de soldagem que usa um gás que auxilia a geração de calor, através de uma reação química com a poça de soldagem.

( ) Sistema de soldagem onde é empregado Argônio ou Hélio como gás de proteção.

( ) É um processo de soldagem que usa um arco elétrico e um gás de proteção para a soldagem,

( ) Não recomendado para a soldagem de alumínio.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Em juntas soldadas, é comum a ocorrência de tensões residuais, que podem vir a ocasionar falhas, como distorções na estrutura final. Assinale a alternativa INCORRETA sobre métodos utilizados para o alívio de tensões residuais:

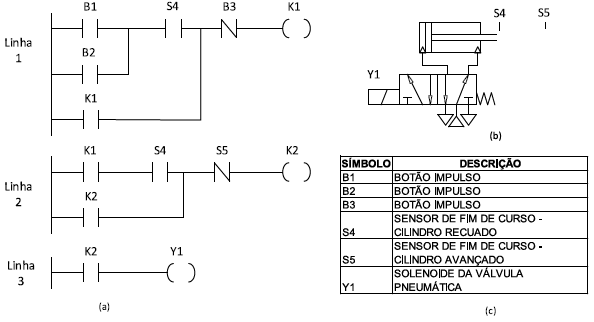

Na figura abaixo, o diagrama Ladder (a) é utilizado para comandar o cilindro (b). As variáveis K1 e K2 são memórias internas do CLP As variáveis B1, B2, B3, S4 e S5 estão conectadas a um módulo de entradas digitais do CLP e a variável Y1 está ligada a um módulo de saídas digitais do CLP. Para este sistema marque (V) para as afirmativas verdadeiras e (F) para as falsas.

Figura 1. (a) —Diagrama Ladder; (b) Circuito pneumático; (c) —Tabela de correspondência.

( ) Independente de B1, caso seja pressionado o B2 e permanecendo B3 desacionado, o cilindro entra em funcionamento, executando movimentos oscilatórios.

( ) Este programa foi elaborado para uma válvula com retorno por mola. Caso existisse a necessidade de substituição para uma válvula de duplo solenoide, bastaria em uma nova linha do programa acionar o solenoide de retorno pela negação da variável K2 para o software permitir o mesmo funcionamento.

( ) Para que o cilindro avance é necessário que sejam pressionados os botões S1 e S2 ao mesmo tempo.

( ) Caso seja suprimido o contato S4 na linha 2 do Ladder o funcionamento do cilindro permanece inalterado.

( ) Após iniciado o avanço do cilindro, este somente irá retornar quando chegar ao final de curso (S5).

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

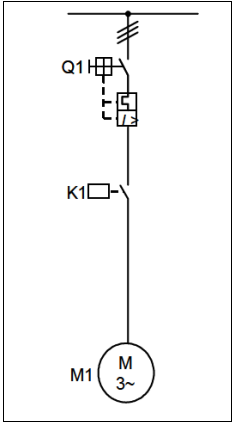

A figura abaixo, é um diagrama unifilar de uma chave de partida direta de um Motor de Indução Trifásico (MIT). Todos os diagramas e circuitos de acionamento de MITS devem ser realizados de tal maneira que obedeçam a técnica padrão normatizada quanto às nomenclaturas dos elementos, quanto à representação gráfica e de modo que cada elemento do circuito cumpra uma função específica.

Estas funções específicas são de:

Fonte: SIEMENS Módulo 3S: coordenação de partidas de motores elétricos 2003

Dado o exposto acima, afirma-se:

( ) O elemento "Q1" é uma Chave Seccionadora.

( ) O elemento "K1" é responsável pelo comando funcional elou acionamento.

( ) No diagrama acima está faltando o elemento de proteção contra correntes de sobrecarga.

( ) Os Fusíveis deste circuito efetuam a proteção contra correntes de curto circuito.

( ) O elemento "Q1" é um Disjuntor Motor termomagnético.

Marque a opção que contenha a sequência CORRETA das afirmações, de cima para baixo, sendo (F) para falso e (V) para verdadeiro.

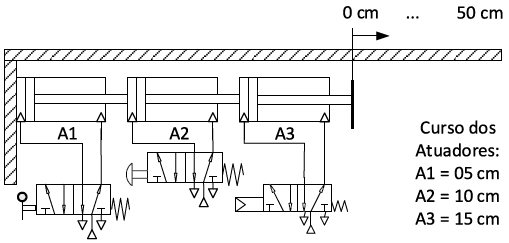

A associação de cilindros pneumáticos abaixo foi montada para possibilitar o posicionamento de peças em diferentes posições. Considerar que a camisa do atuador A1 esteja fixa na estrutura vertical. As hastes dos atuadores A1 e A2 estão fixas, respectivamente, nas camisas de A2 e A3. Os três atuadores recuados marcam a posição inicial (0 cm). Sobre este sistema é CORRETO afirmar que:
