Em um sistema de acionamento de um motor de corrente contínua (CC), utiliza-se um conversor CC-CC do tipo chopper (buck) para controlar a velocidade do motor por meio da técnica de Modulação por Largura de Pulso (PWM).

Considerando que a tensão de alimentação é constante e que o motor opera na região linear, assinale a alternativa correta.

Um projetista deseja implementar, utilizando portas lógicas, um circuito cuja saída Y assuma nível lógico 1 quando ocorrer um número ímpar de entradas em nível alto. O circuito possui três entradas digitais independentes: A, B e C.

Qual das expressões booleanas abaixo representa corretamente essa função lógica?

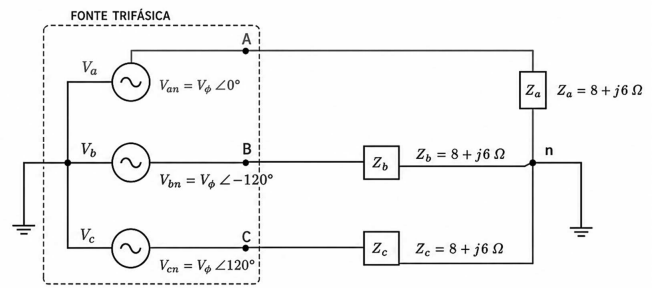

Considere o circuito trifásico abaixo, alimentado por uma fonte trifásica de 380 V (tensão de linha), 60 Hz, conectado em estrela (Y). A carga é equilibrada e apresenta impedância por fase de Z?=8+j6 ?.




De acordo com o circuito apresentado, assinale a afirmativa INCORRETA.

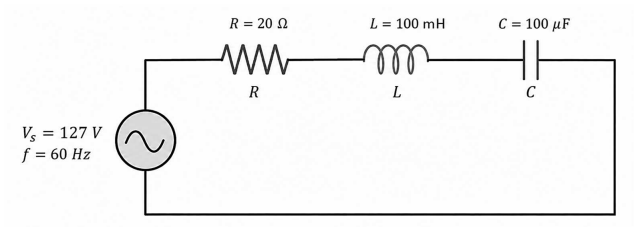

Considere o circuito RLC série alimentado por uma fonte senoidal de tensão alternada, conforme ilustrado abaixo.



Dados:
• Tensão eficaz: V = 127 V
• Frequência: f = 60 Hz
• Resistência: R = 20 ?
• Indutância: L = 100 mH
• Capacitância: C = 100 µF

De acordo com o circuito e os dados apresentados, assinale a afirmativa INCORRETA.

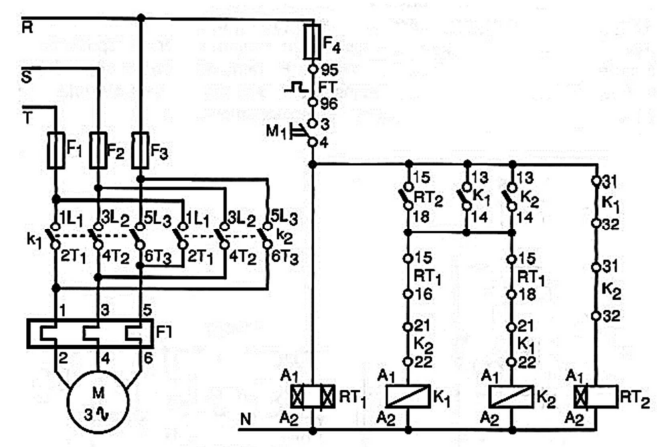

Durante o projeto de um sistema de acionamento trifásico para motores de indução, a engenheira responsável analisa o diagrama de comando e potência mostrado na figura abaixo. O circuito inclui contatores principais, relés térmicos, fusíveis de proteção e um motor trifásico. A configuração visa reduzir a corrente de partida e garantir transição segura entre dois modos de ligação dos enrolamentos do motor. Para dimensionar corretamente esse acionamento, a engenheira deve considerar: a corrente nominal e de partida do motor; o tempo de comutação entre os contatores; a classe de disparo dos relés térmicos; a coordenação entre os dispositivos de proteção; e a topologia de ligação dos enrolamentos durante o processo de partida.




Com base na análise do circuito e nos princípios de acionamentos industriais, o tipo de partida representado, com o critério de dimensionamento que garante o funcionamento seguro e eficiente, é
